L10系列-緊湊螺旋液壓擺動油缸

　　L10系列是一款緊湊的螺旋液壓擺動油缸，為一個法蘭安裝及輸出。具有結構緊湊、高扭矩和180°/360°旋轉的抗沖擊能力等特點，適合狹小的空間應用。扭矩在3000psi時達25000in-lb(2825Nm,210bar)

規格
L 10		1.7*	3.0	5.5	9.5*	15	25
扭矩(A)
驅動扭矩	in-lb @ 3000 psi	1700	3000	5500	9500	15000	25000
	*Nm @ 210bar*	*190*	*340*	*620*	*1075*	*1695*	*2825*
保持扭矩	in-lb @ 3000 psi	5600	11000	17000	34000	50000	83000
	*Nm @ 210bar*	*630*	*1200*	*1900*	*3800*	*5700*	*9400*
最大彎距(B)
懸臂式或跨騎式安裝in-lb		5000	9000	20000	50000	80000	100000
	Nm	*565*	*1020*	*2260*	*5650*	*9040*	*11300*
最大受力
徑向力(C)	lb	2000	3000	4000	8000	11000	15000
	kg	*907*	*1360*	*1850*	*3630*	*4990*	*6800*
軸向力（止推力）(D)lb		2000	3000	4000	8000	11000	15000
	kg	*907*	*1360*	*1850*	*3630*	*4990*	*6800*
排量
180°	in3	3.90	7.40	11.70	22.30	33.70	55.80
	cm3	64	*121*	*192*	*365*	*552*	*914*
360°	in3	—	14.80	23.40	44.70	67.40	111.60
	cm3	—	*243*	*384*	*733*	*1104*	*1836*
大約重量
180°	lb	14	22	31	57	95	125
	kg	6	10	14	26	43	57
360°	lb	—	28	42	77	120	183
	kg	—	13	19	35	54	83

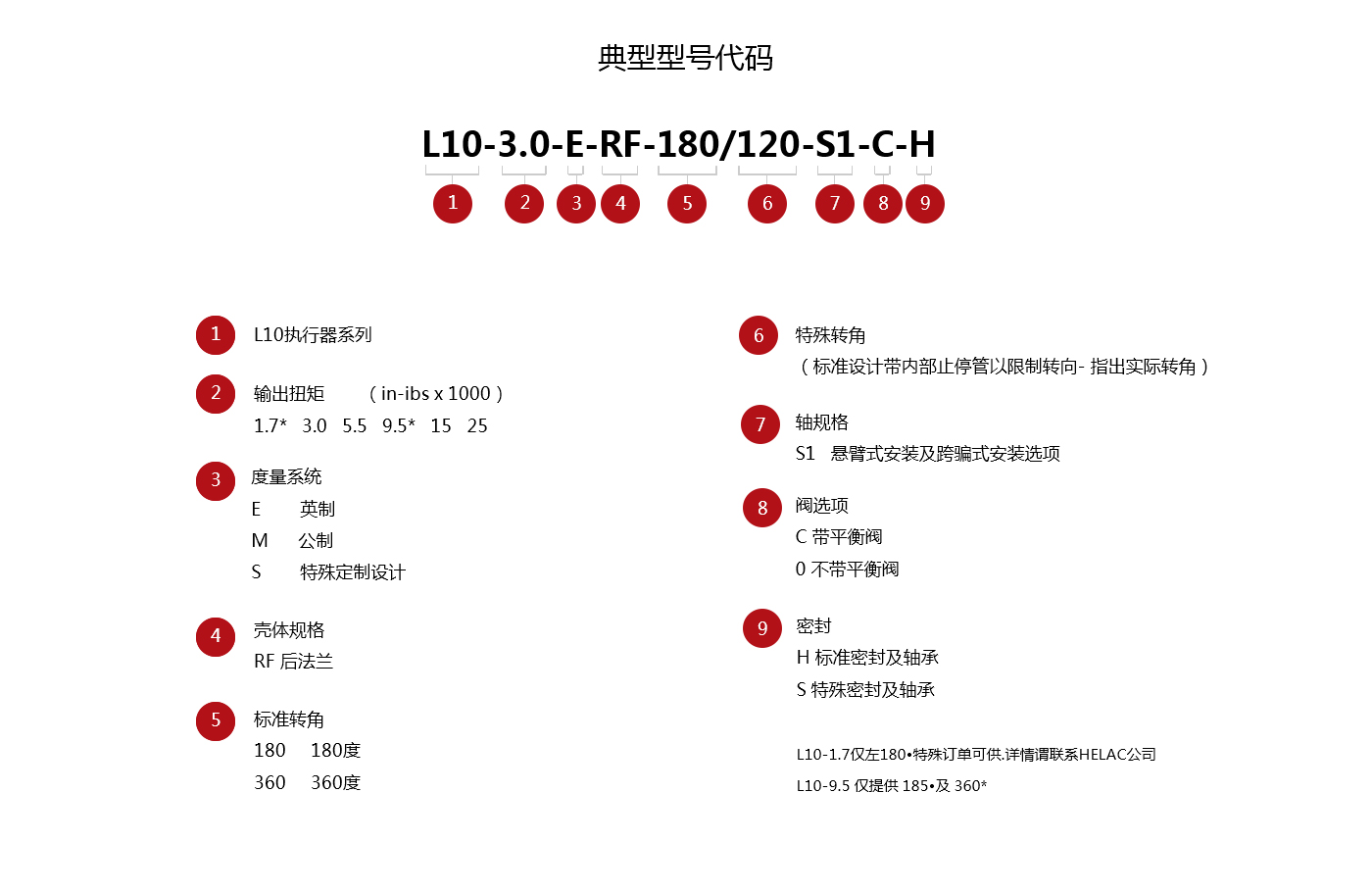

備注：L10-1.7僅在180°特殊訂單可供。詳情請聯系本公司 L10-9.5僅提供185°及360°
